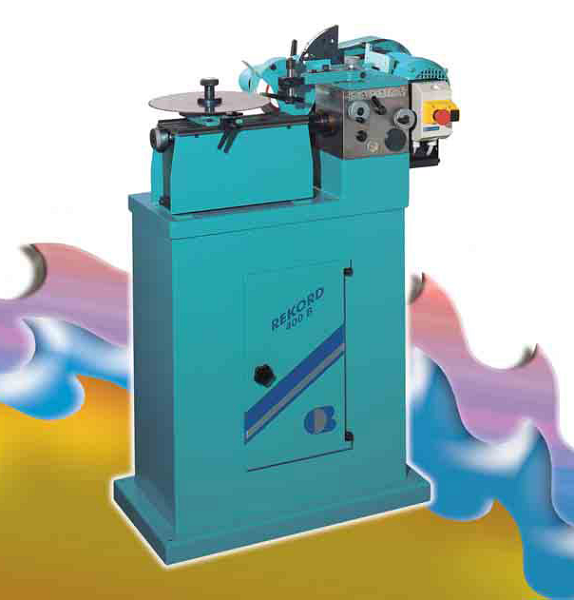

RECORD 400 B



Автоматический заточной станок для быстрорежущих, фрикционных и сегментных дисковых пил RECORD 400 B оборудован:



  • механическим подбором для изготовления зубьев 2 форм: прямых и косых зубьев, согласно формам А, Aw, B, Bw, DIN 1840
  • тремя скоростями заточки: 60-120-200 зубьев/мин, достигаемые путём изменения положения приводного ремня
  •  зажимным устройством для дисковых пил, (максимальный диаметр высверленного отверстия 50мм, другие – по требованию) с центрирующим валом Ø 16мм, центрирующими втулками Ø 22-27-32-40-50 мм и просторным рукавом для поворотной пластины
  • держателем шлифовального круга с фланцами Ø60 мм, для шлифовальных кругов толщиной 2,5-6 мм

Имеются для шлифовальных кругов с размером высверленного отверстия 30 или 32 мм.

  • комплектом инструментов







Электрическое оснащение: 400В, 50Гц, 3х фазн.



Окраска: 2х компонентный лак

                Стандартный цвет: бирюзовый RAL5018



ПРИМЕЧАНИЕ

Для шлифования зубьев форм B, Bw, C – DIN 1838 толщина шлифовального круга должна составлять примерно 0,40-0,45 величины шага зуба дисковой пилы.

Для шлифования зубьев форм A, Aw – DIN 1837 толщина шлифовального круга всегда равна 3 мм.

Для шлифования зубьев фрикционных пил толщина шлифовального круга должна составлять примерно 0,35-0,40 величины шага зуба дисковой пилы.

Алмазное покрытие

Для шлифовки и профилирования шлифовальных кругов с высоким сопротивлением.

Специальный цвет – оплачивается дополнительно.

Специальные электрические требования

Дополнительно оплачиваются электрические характеристики, отличные от

заданных: 400В, 50 Гц, 3х фаз.

Упаковка

Деревянный контейнер



ВЕС НЕТТО:  прибл. 145 кг

РАЗМЕРЫ УПАКОВКИ: 115х68х135 см

ВЕС БРУТТО: прибл. 205 кг



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ



- Встроенное устройство для зуба формы С – DIN 1840

Станок, оборудованный этим устройством, способен за 1 проход

осуществлять и черновую, и чистовую обработку зубьев формы С

- DIN 1840 дисковых пил.

- Пылеуловитель

Это устройство предназначено для сбора пыли, получающейся при шлифовании.

- Зажимное устройство для дисковых пил диаметром до 550/630 мм

Подходит для дисковых пил диаметром от 400мм до 550/630 мм

(максимальный размер высверленного отверстия (посадочного?) – 50 мм,

другие размеры отверстия – по требованию). Можно использовать центрирующие

втулки и просторный рукав для поворотной пластины, поставляемые вместе со

стандартным оборудованием станка.

Задайте требуемый максимальный диаметр пилы.

- Зажимное устройство для дисковых пил диаметром от 30 до 70мм

Подходит для дисковых пил диаметром от 30 до 70 мм (максимальный

размер отверстия – 22 мм). Центрирующий вал Ø8 мм, поставляемый

вместе с центрирующими втулками  Ø10-13-16-22 мм, и просторным

рукавом для поворотной пластины.

- Зажимное устройство для дисковых пил диаметром от 20 до 40 мм

Подходит для дисковых пил диаметром от 20 до 40 мм(максимальный

размер отверстия – 13мм). Центрирующий вал Ø 5мм, поставляемый вместе

с центрирующими втулками Ø 8-10-13 мм, и просторным рукавом для поворотной

пластины.

- Приспособление для заточки ленточных пил

Для ленточных пил с постоянной величиной шага зуба и шириной от 12 до 40 мм.

- Держатель шлифовального круга с фланцами Ø60 мм

Для шлифовальных кругов, толщиной 2,5-6 мм. Доступны для шлифовальных кругов,

размер высверленного отверстия которых 30 или 32мм.

- Держатель шлифовального круга с фланцами Ø80 мм

Для шлифовальных кругов толщиной 2-2,5 мм. Доступны для шлифовальных кругов,

Размер высверленного отверстия которых 30 или 32 мм.

- Держатель шлифовального круга с фланцами Ø100 мм

Для шлифовальных кругов толщиной 1-2 мм. Доступны для шлифовальных кругов,

Размер высверленного отверстия которых 30 или 32 мм.

- Держатель шлифовального круга с фланцами Ø120 мм

Для шлифовальных кругов толщиной 1 мм. Доступны для шлифовальных кругов,

Размер высверленного отверстия которых 30 или 32 мм.

Поворотная пластина

Поворотные пластины для нарезания зубьев на дисковых пилах или для шлифования дисковых пил со сломанными зубьями.  Поворотная пластина имеет то количество зубьев, которое нужно нарезать на дисковой пиле, но она меньше по наружному диаметру.

Задайте количество зубьев, которое нужно нарезать на дисковой пиле.



Диаметр поворотной пластины, мм

Размер посадочного отверстия, мм

Диаметр дисковой пилы

175

32

185-225

200

32

210-250

225

32

235-300

250

32

260-325

275

32

285-350

300

32

310-400

350

40

360-450

400

40

410-550







Центрирующие втулки дисковой пилы

Диаметр 25,4 мм (1”)

Диаметр 31,75 мм (1”¼)

Диаметр 38 мм

Диаметр 45 мм

Диаметр 90 мм

Диаметр 100 мм

Диаметр 140 мм

Другие размеры по требованию.







Шлифовальные круги

Ø150 мм – толщина 1 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 1,5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 2 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 2,5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3,5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 4 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 6 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3 мм – размер посадочного отверстия 30 мм, высокое

сопротивление, для шлифования зубьев форм A, Aw – DIN 1837 с

шагом зуба < 2 мм









ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр пилы

65-400 мм

Скорости поворота

60-120-200 зубьев/мин

Максимальный шаг зуба

24 мм

Скорость вращения шлифовального круга

4200 об/мин

Максимальная глубина зуба

15мм

Установленная мощность

0,55 кВ А

Максимальная толщина полотна пилы

6 мм

Вес нетто

145 кг

Максимальный диаметр шлифовального круга

150 мм

Габаритные размеры

490х860х1170
