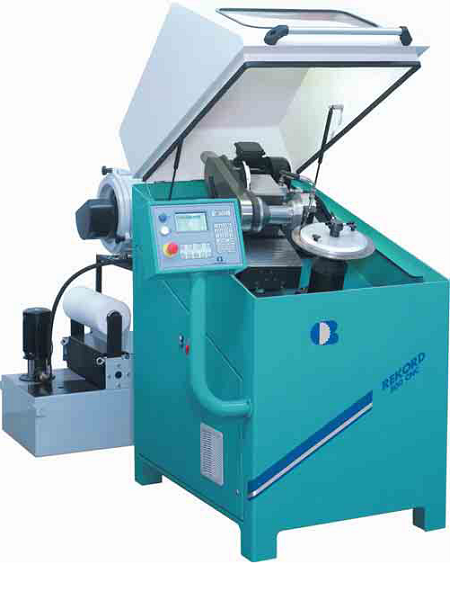

RECORD 500 CNC

Товара нет в наличии
  • Электронный маховик для ручной настройки положения шлифовальных салазок.
  • Автоматическая централизованная смазка.
  • Флуоресцентная лампа.
  • Зажимное приспособление для дисковых пил диаметром от 150 до 500 мм с центрирующим валом диаметром 16 мм, снабжённым центрирующими втулками диаметрами 22-27-32-40-50 мм.
  • Набор зажимных фланцев дисковой пилы, диаметрами 250 и 300 мм.
  • Набор инструментов.

Электрическое оснащение:  400В, 50 Гц, 3-х фазный.

Окраска: двухкомпонентный лак

                 стандартные цвета: бирюзовый RAL 5018;

                                                    серый   RAL 9002.



Дополнительное оборудование.



Беспрепятственная подача смазочно-охлаждающей эмульсии

под высоким давлением с тканевой системой фильтрации.

  • Контейнер с чистой водой ёмкостью 180 литров.
  • Насос, нагнетающий смазочно-охлаждающую эмульсию

      под высоким давлением, – 7,5бар – 50 л/мин.

  • Тканевая система фильтрации смазывающе-охлаждающей жидкости

       с автоматическим подводом ткани, который контролируется

       количеством загрязнения, содержащая отдельную ёмкость

       для сбора загрязнённых отходов и густой грязи.

  • Туманоуловитель с системой двойной очистки воздуха и

      отдельным отводом сконденсировавшегося выхлопа в ёмкость

      для отходов.

Беспрепятственная подача смазывающе-охлаждающей эмульсии

под высоким давлением с магнитной системой фильтрации.

  • Контейнер с чистой водой ёмкостью 250 литров.
  • Насос, нагнетающий смазочно-охлаждающую эмульсию

      под высоким давлением, – 7,5бар – 50 л/мин.

  • Фильтр с вращающимися магнитными дисками,

            имеющий отдельную ёмкость для сбора отходов.

  • Туманоуловитель с системой двойной очистки воздуха и

      отдельным отводом сконденсировавшегося выхлопа в ёмкость

      для отходов.

Дополнительный магнитный фильтр.

Магнитный фильтр для очистки СОЖ в ёмкости для отходов.

Увеличение диаметра.

Для шлифования дисковых пил диаметром до 550 мм.

Специальный диапазон диаметров пил.

Для шлифования дисковых пил диаметром от 150 до 630мм.

Прижимные фланцы дисковых пил.

Набор прижимных фланцев для дисковой пилы Ø140мм

Набор прижимных фланцев для дисковой пилы Ø175мм

Набор прижимных фланцев для дисковой пилы Ø200мм

Набор прижимных фланцев для дисковой пилы Ø225мм

Набор прижимных фланцев для дисковой пилы Ø275мм

Набор прижимных фланцев для дисковой пилы Ø325мм

Набор прижимных фланцев для дисковой пилы Ø350мм

Набор прижимных фланцев для дисковой пилы Ø375мм

Набор прижимных фланцев для дисковой пилы Ø400мм

Набор прижимных фланцев для дисковой пилы Ø425мм

Набор прижимных фланцев для дисковой пилы Ø450мм

Набор прижимных фланцев для дисковой пилы Ø475мм

Набор прижимных фланцев для дисковой пилы Ø500мм

Набор прижимных фланцев для дисковой пилы Ø550мм

Центрирующие втулки дисковой пилы

Диаметр 25,4 мм (1”)

Диаметр 31,75 мм (1”¼)

Диаметр 38 мм

Диаметр 45 мм

Диаметр 90 мм

Диаметр 100 мм

Диаметр 140 мм

Другие размеры по требованию.

Зажимное устройство для дисковых пил Ø50 до Ø150 мм.

Для дисковых пил Ø50 до Ø150 мм с центрирующим валом Ø13мм,

снабжённым центрирующими втулками Ø 16-22-1 -27мм.

Прижимные фланцы дисковых пил.

Набор прижимных фланцев для дисковой пилы Ø40мм

Набор прижимных фланцев для дисковой пилы Ø50мм

Набор прижимных фланцев для дисковой пилы Ø65мм

Набор прижимных фланцев для дисковой пилы Ø80мм                                EUR    100,00

Набор прижимных фланцев для дисковой пилы Ø110мм

Набор прижимных фланцев для дисковой пилы Ø120мм

Индикаторная лампочка.

Для индикации: «Автоматический цикл завершён».

Амперметр.

Для измерения нагрузки на мотор шлифовального круга.

Передвижной шкаф.

Для хранения принадлежностей, шлифовальных кругов и

инструментов.

СОЖ.

1 контейнер ёмкостью 20 л.



Рефрактометр.

Для измерения концентрации СОЖ.



Масло для смазки шлифовальных салазок.

1 контейнер ёмкостью 20 л.



Шлифовальные круги.

CBN шлифовальный круг толщиной 1,3мм, диаметром 150мм,

радиус 0,65мм, шлифовальная поверхность 5/8 мм.

CBN шлифовальный круг толщиной 1,6мм, диаметром 150мм,

радиус 0,8мм, шлифовальная поверхность 5/8мм.

CBN шлифовальный круг, толщиной 2мм, диаметром 150мм,

радиус 1мм, шлифовальная поверхность 5/8мм.

CBN шлифовальный круг, толщиной 2,5мм, диаметром 150мм,

радиус 1,25 мм, шлифовальная поверхность 5/8.

CBN шлифовальный круг, толщиной 3мм, диаметром 150мм,

радиус 1,5мм, шлифовальная поверхность 6/10мм.

CBN шлифовальный круг, толщиной 4мм, диаметром 150мм,                                                  EUR    587,00

радиус  2мм, шлифовальная поверхность 6/10мм.

CBN шлифовальный круг, толщиной 3мм, диаметром 150м,                                                    EUR    532,00

шлифовальная поверхность 6мм, 30°(для зуба формы А).



Инструменты шлифовального круга.

Шершавый камень для очистки шлифовального круга.                                                             EUR     24,00

Алмазная крошка для покрытия шлифовального круга.                                                            EUR   188,00

Алмазное покрытие со скруглением для профилирования.                                                       EUR    206,00





Специальный цвет – дополнительно оплачивается





Специальные электрические требования

Дополнительно оплачиваются электрические характеристики, отличные от

заданных: 400В, 50 Гц, 3х фаз.







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр лезвия пилы

150-500 мм

Смазывающе-охлаждающая система

7,5 бар – 50 л/мин

Число зубьев

20-998

Мощность мотора шлифовального круга

2,2 кВт

Максимальная толщина лезвия пилы

6 мм



Установленная мощность

5 кВ А

Диаметр шлифовального круга

150 мм

Масса нетто

835 кг

Скорость поворота

2-30 зубьев/мин

Габаритные размеры

1500×2200×1500 мм





   Стандартное программное обеспечение.

  • Заточка и изготовление дисковых пил, прямозубых и косозубых, зубья формы А или В, согласно DIN 1840.
  • Заточка и изготовление дисковых пил с зубьями формы С, согласно DIN 1840, со свободным программированием разницы в высоте зубьев до 0,5 мм.
  • Свободно программируемое значение угла заточки от 6° до 15°.
  • Незначительное отклонение глубины зуба ±20%.
  • Указание положения шлифовальных салазок для требуемого угла наклона.
  • Снятие фасок (стёсывание острых кромок) полотна дисковой пилы.
  • Экономия полных рабочих циклов.
  • Указание оставшегося времени до завершения рабочего цикла.



Варианты программного обеспечения.





С изменяющейся подачей.

Заточка и изготовление дисковых пил с изменяющейся

подачей на зуб и свободным программированием изменения подачи.



Равного диаметра.

Заточка и изготовление затупившихся (выровненных) лезвий пил на

том же диаметре.



Фрикционные.

Заточка и изготовление косозубых фрикционных дисковых пил.



Зуб из твёрдого карбида.

Заточка и изготовление лезвий дисковых пил из твёрдого карбида, с

податливым к изменению его глубины зубом, и лыской на его задней

поверхности .



Новый сегмент.

Заточка и изготовление сегментов для замены в сегментных пилах.



Изменение геометрии зуба.

Доступна программа для изменения геометрии стандартного косого

(наклонного) зуба с буфером, содержащим 4 специальные формы.



Цилиндрическое шлифование.

Предназначено для шлифования нижней части зубьев лезвий

дисковых пил с программируемым и полностью автоматическим

рабочим циклом.



Специальная форма зуба.

Программы для шлифования зубьев особой формы доступны по

требованию. Предоставьте чертёж зуба нужной Вам формы.
