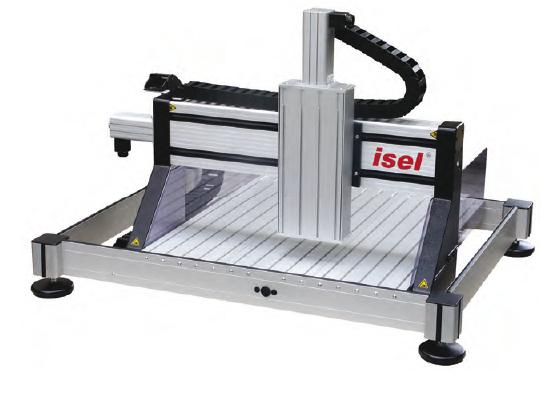

Настольные фрезерные станки с ЧПУ

Образцы продукции

Настольные фрезерные станки могут поставляться в полном сборе (шпиндель, движущиеся узлы, система ЧПУ), и в варианте без системы ЧПУ и шпинделя, их диапазон перемещения от 250 до 1250 мм. В приводе оси применяется шаговый двигатель (MS200HT) с шариковой винтовой парой со свободным ходом, повторяемость ± 0,02 .

Все оборудование прохидит жесткий контроль по точности и качеству сборки на заводе изготовителе.

Настольные фрезерные станки доступны в различных модификациях и характеризуются плавным ходом и высокой скоростью обработки.

В механизм привода шпинделя установлены проверенные в производстве годами применения, двухрельсовые линейные направляющие на шарикоподшипниках линейного перемещения с предварительным натягом, без зазора и шпиндель, перемещаемый шарико-винтовой парой, повторяемость ± 0,02 мм.

Применение высококачественного алюминия в деталях поверхностей для плоскостного фрезерования позволило создать более легкую конструкцию с более высокой точностью обработки.

Все установки оснащены двумя конечными выключателями на каждую ось, что обеспечивает защиту от случайного заезда за границу рабочей зоны.

Также вы можете скачать комерческое предложение на настольный фрезерный станок в разделе файлы для скачивания



• подходящий контроллер (например: iMC-S8)

• программный модуль для привода
  в интерфейсах CAM-, CNC- и SPS.

• Опорная рама

• Ограждение

• привод шпинделя

• клиренс: 300 или 500 мм

Шасси

A x B

(мм)

Рабочая поверхность

X x Y

(мм)

Диапазон перемещения

X x Y

(мм)

Клиренс

оси Z

(мм)

1210 x 946

750 x 850

530 x 500

190

1210 x 1196

750 x 1100

530 x 750

1210 x 1446

750 x 1350

530 x 1000

1460 x 1446

1000 x 1350

780 x 850

1710 x1846

1250 x 1750

1030 x 1250





ProNC Software



isy-CAM 2.5 Plus
