Настольные фрезерно гравировальные станки по металлу с ЧПУ

Образцы продукции

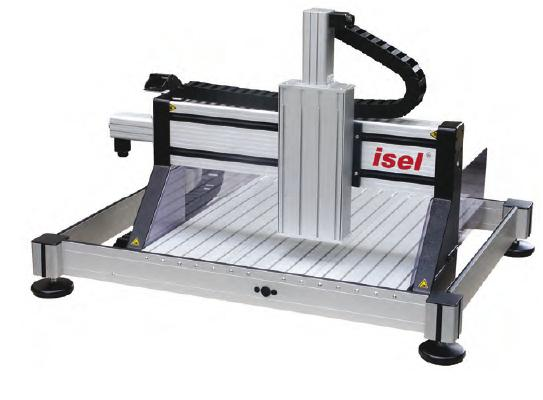

Настольные фрезерно гравировальные станки по металлу с ЧПУ поставляются в различных сборках. Настольные станки могут поставляться в полном сборе (шпиндель, движущиеся узлы, система ЧПУ), и в варианте без системы ЧПУ и шпинделя, их диапазон перемещения от 250 до 1250 мм. В приводе оси применяется шаговый двигатель (MS200HT) с шариковой винтовой парой со свободным ходом, повторяемость ± 0,02 .

В механизм привода шпинделя установлены проверенные в производстве годами применения, двухрельсовые линейные направляющие на шарикоподшипниках линейного перемещения с предварительным натягом, без зазора и шпиндель, перемещаемый шарико-винтовой парой, повторяемость ± 0,02 мм.

Применение высококачественного алюминия в деталях поверхностей для плоскостного фрезерования позволило создать более легкую конструкцию с более высокой точностью обработки.

Все установки оснащены двумя конечными выключателями на каждую ось.

Металлорежущие и корректирующие станки доступны в различных модификациях и характеризуются плавным ходом и высокой скоростью обработки.

Просмотреть фрезерно гравировальные станки других серий

• подходящий контроллер (например: iMC-S8)

• программный модуль для привода
  в интерфейсах CAM-, CNC- и SPS.

• Опорная рама

• Ограждение

• привод шпинделя

• клиренс: 300 или 500 мм

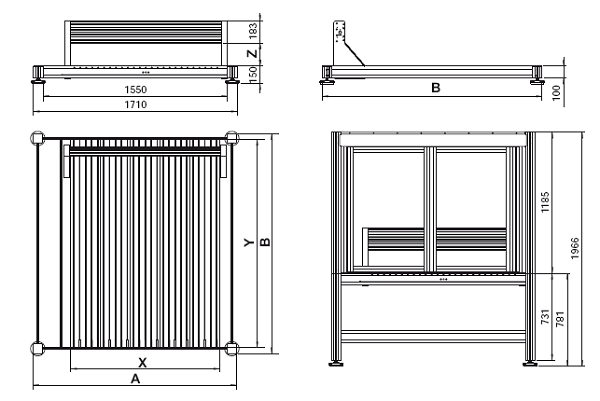

Шасси

A x B

(мм)

Рабочая поверхность

X x Y

(мм)

Диапазон перемещения

X x Y

(мм)

Клиренс

оси Z

(мм)

1210 x 946

750 x 850

530 x 500

190

1210 x 1196

750 x 1100

530 x 750

1210 x 1446

750 x 1350

530 x 1000

1460 x 1446

1000 x 1350

780 x 850

1710 x 1846

1250 x 1750

1030 x 1250
