Конструктивная серия Active предназначена для такого применения, когда необходима большая рабочая площадь. Диапазон обработки до 2 x 4 уже является частью стандартной программы. Таким образом, становится возможной обработка всех обычных форматов пластин. Ниже представленная модель CAM 2030 Active Pro с диапазоном обработки 2 х 3 метра применяется в области рекламной техники.

Легкая алюминиевая конструкция обеспечивает очень высокий коэффициент ускорения, благодаря мощным приводным узлам гибридного двигателя возможно фрезерование материалов почти всех степеней твердости. Опорная рама, выполненная из панельных профилей, привинченных горизонтально друг против друга, гарантирует высокую прочность.

Механизм реечной передачи достигает значительной точности повторений 5/100 миллиметра. Таким образом VHF система САМ демонстрирует не только отличные результаты фрезерования для своего размера, но также может быть использована и для гравировальных работ. Ось z приводится в движение ходовыми винтами и соответствует самым высоким требованиям точности.

Особое внимание в этой серии станков уделяется специальному столу с вакуумным зажимом, который вмонтирован прямо в стол машины и включен в стоимость системы вместе с вакуумным всасывающим агрегатом. Так как он был запланирован отдельно, он предлагает оптимальную плоскопараллельность. Ваши детали будут меняться в течение считанных секунд. При этом они будут надежно закреплены. Во время фрезерования стол с вакуумным зажимом защищен специальным полотном, так что инструмент не может повредить его поверхность. Смотрите также страницу 38.

Из серийного стола с вакуумным зажимом можно вынуть отдельные модули, чтобы на открытых местах зафиксировать особенно высокие детали для обработки на торцах. Отдельными пластинами с Т- образными пазами также фиксируются определенные детали посредством зажимов.

Модель х/у диапазон обработки (мм)  Рабочая площадь (mm)  Подъем z оси (mm)  Габарит. высота z моста (mm)  Стол станка  Устройство управления
CAM 1010 Active Pro 1.020 x 1.020 1.000 x 1.000 70, 160* 100, 200* Spezial-VT CNC 980
CAM 1020 Active Pro 1.020 x 2.020 1.000 x 2.000 70, 160* 100, 200* Spezial-VT CNC 980
CAM 1520 Active Pro 1.520 x 2.020 1.500 x 2.000 70, 160* 100, 200*  Spezial-VT CNC 980
CAM 2030 Active Pro 2.020 x 3.020 2.000 x 3.000 70, 160* 100, 200*  Spezial-VT CNC 980
CAM 2040 Active Pro 2.020 x 4.020 2.000 x 4.000 70, 160* 100, 200* Spezial-VT CNC 980
 В объем поставки вашей базовой системы включено устройство управления CNC 980, которое одновременно может управлять пятью осями. Из-за его конечных ступеней с установленными параметрами всегда обеспечивается плавная обработка. Детальное описание всех параметров вы найдете на странице 15.
 На усмотрение имеются также системы ActivePro с большей габаритной высотой моста z для обработки деталей особых размеров (здесь с высотой моста 200 мм и подъемом оси 160 мм)
 Если вы реализу- ете различные технологии работы на одной системе: оптимальное устройство быстрой замены инструмента осуществляет быструю замену шпинделя и режущего ме- ханизма
 В качестве альтер- нативы можно использовать плазменную режущую головку для резки металла; деталь при этом выкла- дывается просто на решетку на водяную баню
 Благодаря более высокой точности, системы Active Pro подходят наилучшим образом также для тонких гравировальных работ
С помощью дополнительной системы оптического распознавания заготовки оцениваются знаки совмещения на деталях, чтобы автоматически согласовать центрирование и изменение масштаба или удлинение/сжатие

Для работы без техобслуживания: салазки линейных направляющих следует поддерживать чистыми посредством защитной крышки и скребка для стружки
Прочное основание станка: благодаря вертикальным боковым распоркам система получает высокую жесткость, что приводит к работе без вибраций

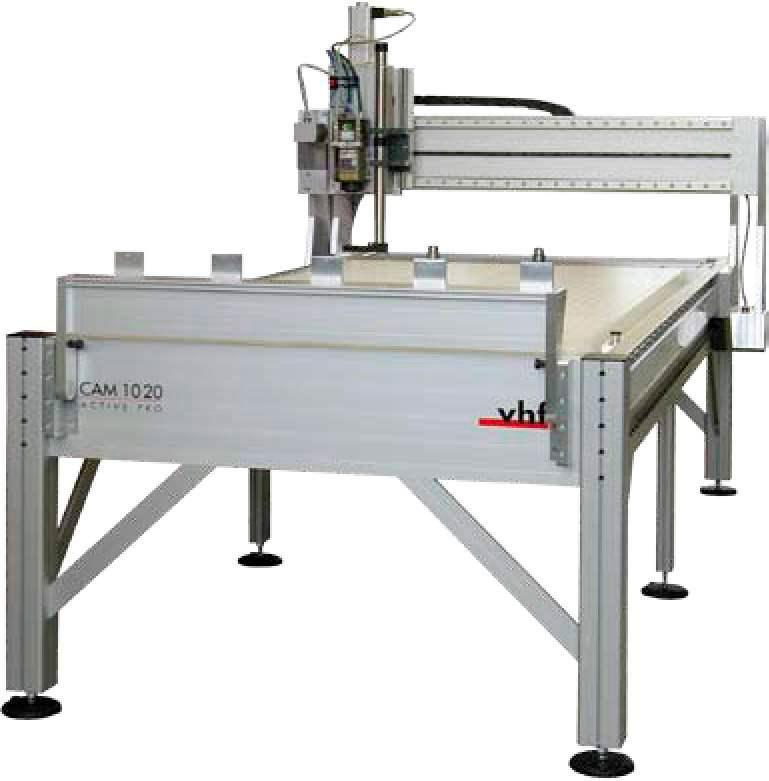

020 Active Pro небольшой представитель этого ряда с диапазоном обработки 1 020 x 2 020 x 70 мм (x/y/z); в передней части станка размещается устройство замены инструмента

Технические детали

  • Конструкция из высокопрочных алюминиевых профилей
  • Крепкая несущая рама как неотъемлемая часть машины
  • Высокоскоростные гибридные двигатели с передаточным числом для оси х и y
  • Реверсивный механизм реечной передачи с точными двойными линейными направ- ляющими и двойными салазками для оси x и y
  • 2 привода в направлении y обеспечивают лучшее распределение силы, а также более широкие возможности для специальных конструкций
  • ось z с беззазорными ходовыми винтами с фланцевыми подшипниками
  • Специальный стол с вакуумным зажимом - с интегрированными в основание машин всасывающими агрегатами (всасывающая способность, например, для САМ 2030 Active Pro 576 м3/ч в 4 отдельных переключаемых камерах) делает возможным замену детали в течение секунд и предлагает высокую силу фиксации
  • Установление размеров оси x: 250 мм, установление размеров оси z: 175 мм
  • Точность повторений в направлении x и y +/- 5/100 мм; в направлении z: +/-1/100 мм
  • 4 конечных/установочных переключателя, точность <1/100 мм
  • Гибкий короб для всей электропроводки
  • Конструкция, простая в техническом обслуживании

Объём поставки

  • Специальный стол с вакуумным зажимом со всасывающими агрегатами и вакуумным текстильным полотном

  • Отдельная кнопка аварийной остановки

  • Полный комплект кабелей

  • Поставка, установка и представление в Германии/Австрии/Швейцарии компетентным сотрудником VHF
