Фрезерно-гравировальные станки VHF Classic

Товара нет в наличии

Вы можете получить информацию о цене или задать вопрос, заполнив форму ниже:

Настольные фрезерные станки являются самыми маленькими системами. Надежные и высокоточные, предназначены для обработки заготовок небольших и средних размеров. Могут быть использованы как настольные системы, для работы в небольших помещениях. Возможна комплектация защитной кабиной и подставкой. Настольные фрезерные станки могут быть оснащены автоматической сменой инструмента.



Модельный ряд настольного фрезерного станка.

Системы серии Classic

CAM 100 - CAM 450

Модель



х/у диапазон рабочих перемещений

Площадь крепления

Подъем оси Z (mm)

Габарит. Высота моста (mm)

Габаритные размеры

(Ш x Д в mm)**

CAM 100 Classic

290 x 335

500 x 600

70

105

810 x 920

CAM 200 Classic

540 x 500

750 x 850

70

190

1,250 x 1,130

CAM 220 Classic

540 x 500

750 x 850

160, 260*,460*

190, 300*, 500*

1,250 x 1,130

CAM 250 Classic

540 x 750

750 x 1.100

160, 260*,460*

190, 300*, 500*

1,250 x 1,380

CAM 300 Classic

790 x 850

1,000 x 1,350

160, 260*,460*

190, 300*, 500*

1,500 x 1,630



CAM 450 Classic

1,040 x 1,250

1,250 x 1,750

160, 260*,460*

190, 300*, 500*

1,750 x 2,030

Шпиндель

Настольный фрезерный станок может комплектоваться различными типами шпинделей. Мощные, высокооборотистые, универсальные, специализированные – к любой задаче найдется эффективное решение.

Несколько совершенно разных задач – не проблема! Шпиндели на станках VHF являются сменными.

Настольные фрезерные станки

Тангенциальная голова + биговка

Данный модуль состоит из 2-х устройств и крепится вместо шпинделя на настольный фрезерный станок. Не более чем через 10 минут ваш настольный фрезерный станокпревращается в плоттер с возможностью проведения биговочных работ

Настольные фрезерные станки

Корректор неровности заготовок (измеритель поверхности)

Данное устройство измеряет уровень высоты заготовки в указанных точках, и при работе соответственно поднимает или опускает ось Z так, чтобы глубина погружения инструмента точно соответствовала установленному значению

Настольные фрезерные станки

Пылеуловитель

Данный модуль предлагает вам детально разработанную концепцию по удалению стружек и мелкой пыли. Инструмент полностью окружен всасывающей насадкой, но при замене инструмента он автоматически освобождается.

Может совместно использоваться с охлаждением и автосменой инструмента.

Настольные фрезерные станки

Система охлаждения

Данная система полезна при работе с многими видами материалов. Результатом её использования будут чистые края реза и увеличенный срок службы инструмента. Особенно следует ее использовать при работе с металлами, например алюминий или латунь, для более мягких достаточно воздушного охлаждения.

К данным системам необходим компрессор с рабочим давлением 6 бар.

Настольные фрезерные станки

Автоматическое установление высоты

Когда вам нужно выставить расстояние между поверхностью заготовки и инструментом, располагаете данное устройство на заготовке под инструментом. Как только происходит касание инструмента и металлического датчика, ось Z останавливается. Расстояние между поверхностью детали и режущей кромкой инструмента всегда остается одинаковым независимо от толщины материала и длины инструмента

Настольные фрезерные станки

Автоматическая смена инструмента

Настольный фрезерный станок может работать с большей производительностью, если гравировальные и фрезеровочные работы производить без прерывания.

Данный модуль может использоваться только со шпинделями с пневматическим зажимом.

Настольные фрезерные станки

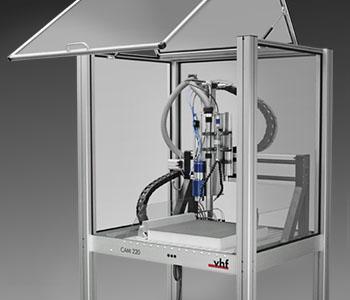

Защитные корпуса

Корпус повышает, прежде всего, безопасность и чистоту рабочего помещения. Он является защитой от разлетания стружек в разные стороны и понижает уровень шума.

корпуса с четырьмя сторонами и верхней крышкой

Настольные фрезерные станки

Установка нескольких шпинделей

Данная опция позволяет одновременно обрабатывать несколько одинаковых заготовок, увеличивая производительность настольного фрезерного станка как минимум в 2 (при 2-х шпиндельной системе) и более раз

Настольные фрезерные станки

  • Алюминиевая высокопрочная конструкция каркаса
  • Стол с Т-образными пазами для крепления заготовок
  • Защита шпинделя от стружек
  • Точные линейные направляющие из стали, приводимые в движение гибридными двигателями
  • Беззазорные ходовые винты с фланцевыми подшипниками по X,Y и Z
  • Гибкие короба для всей электропроводки
  • Простая в техническом обслуживании конструкция
  • Собственная система ЧПУ от фирмы VHF
