Businaro

RECORD CONTROL

Товара нет в наличии

Вы можете получить информацию о цене или задать вопрос, заполнив форму ниже:

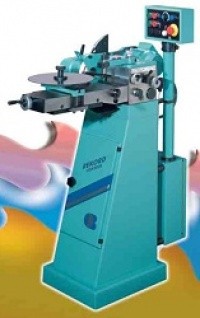

Станок для заточки дисковых пил RECORD CONTROL оборудован:

  • механическим подбором для изготовления зубьев 3 форм: прямых, косых и упрочнённых косых, согласно формам A, Aw, B, Bw, DIN 1840
  • встроенным устройством для черновой и чистовой заточки зубьев формы С – DIN 1840, с индикаторной лампой
  • электронным вариатором скорости шлифования от 50 до 220 зубьев/мин
  • 2 скоростями вращения шпинделя шлифовального круга 4200-5800 об/мин
  • зажимным устройством для дисковых пил диаметром от 65 до 400 мм, (максимальный диаметр высверленного отверстия 50 мм, другие – по требованию) с центрирующим валом Ø 16мм, центрирующими втулками Ø 22-27-32-40-50 мм и просторным рукавом для поворотной пластины
  • держателем шлифовального круга с фланцами Ø60 мм, для шлифовальных кругов толщиной 2,5-6 мм

Имеются для шлифовальных кругов с размером высверленного отверстия 30 или 32 мм.

  • комплектом инструментов
  • Электрическое оснащение: 400В, 50Гц, 3х фазн.
  • Окраска: 2х компонентный лак

Стандартный цвет: бирюзовый RAL5018

ПРИМЕЧАНИЕ

Для шлифования зубьев форм B, Bw, C – DIN 1838 толщина шлифовального круга должна составлять примерно 0,40-0,45 величины шага зуба дисковой пилы.

Станок для заточки дисковых пил, применяемый ля шлифования зубьев форм A, Aw – DIN 1837 толщина шлифовального круга всегда равна 3 мм.

Для шлифования зубьев фрикционных пил толщина шлифовального круга должна составлять примерно 0,35-0,40 величины шага зуба дисковой пилы.

Алмазное покрытие

Для шлифовки и профилирования шлифовальных кругов с высоким сопротивлением.

Специальный цвет оплачивается дополнительно.

Специальные электрические требования

Дополнительно оплачиваются электрические характеристики, отличные от заданных у станка для заточки дисковых пил: 400В, 50 Гц, 3х фаз.

Упаковка

  • Деревянный контейнер
  • ВЕС НЕТТО: прибл. 155 кг
  • РАЗМЕРЫ УПАКОВКИ: 116х78х151 см
  • ВЕС БРУТТО: прибл. 220 кг

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ



- Автоматический подвод пилы

Станки для заточки дисковых пил могут быть оборудованы устройство для автоматического подвода пилы к шлифовальному кругу с механическим отводом как только заданная глубина шлифования будет обработана, контролируется электронным таймером.

- Пылеуловитель

Это устройство предназначено для сбора пыли, получающейся при шлифовании.

- Зажимное устройство для дисковых пил диаметром до 550/630 мм

Подходит для дисковых пил диаметром от 400мм до 550/630 мм (максимальный размер высверленного отверстия – 50 мм, другие размеры отверстия по требованию). Можно использовать центрирующие втулки и просторный рукав для поворотной пластины, поставляемые вместе со стандартным оборудованием станка для заточки дисковых пил. Задайте требуемый максимальный диаметр пилы.

- Зажимное устройство для дисковых пил диаметром от 30 до 70 мм

Подходит для дисковых пил диаметром от 30 до 70 мм (максимальный размер отверстия 22 мм). Центрирующий вал Ø8 мм, поставляемый вместе с центрирующими втулками Ø10-13-16-22 мм, и просторным рукавом для поворотной пластины.

- Зажимное устройство для дисковых пил диаметром от 20 до 40 мм

Можно устанавливать на станок для заточки дисковых пил диаметром от 20 до 40 мм(максимальный размер отверстия – 13мм). Центрирующий вал Ø 5мм, поставляемый вместе с центрирующими втулками Ø 8-10-13 мм, и просторным рукавом для поворотной пластины.

- Приспособление для заточки ленточных пил

Станок для заточки дисковых пил может использоваться для ленточных пил с постоянной величиной шага зуба и шириной от 12 до 40 мм.

- Держатель шлифовального круга с фланцами Ø60 мм

Для шлифовальных кругов, толщиной 2,5-6 мм. Доступны для шлифовальных кругов, размер высверленного отверстия которых 30 или 32мм.

- Держатель шлифовального круга с фланцами Ø80 мм

Для шлифовальных кругов толщиной 2-2,5 мм. Доступны для шлифовальных кругов, размер высверленного отверстия которых 30 или 32 мм.

- Держатель шлифовального круга с фланцами Ø100 мм

Для шлифовальных кругов толщиной 1-2 мм. Доступны для шлифовальных кругов, размер высверленного отверстия которых 30 или 32 мм.

- Держатель шлифовального круга с фланцами Ø120 мм

Для шлифовальных кругов толщиной 1 мм. Доступны для шлифовальных кругов станка для заточки дисковых пил, размер высверленного отверстия которых 30 или 32 мм.

- Поворотная пластина

Поворотные пластины для нарезания зубьев на дисковых пилах или для шлифования дисковых пил со сломанными зубьями.  Поворотная пластина имеет то количество зубьев, которое нужно нарезать на дисковой пиле, но она меньше по наружному диаметру. Задайте количество зубьев, которое нужно нарезать на дисковой пиле.



Диаметр поворотной пластины, мм

Размер посадочного отверстия, мм

Диаметр дисковой пилы

175

32

185-225

200

32

210-250

225

32

235-300

250

32

260-325

275

32

285-350

300

32

310-400

350

40

360-450

400

40

410-550


Центрирующие втулки дисковой пилы

Диаметр 25,4 мм (1”)

Диаметр 31,75 мм (1”¼)

Диаметр 38 мм

Диаметр 45 мм

Диаметр 90 мм

Диаметр 100 мм

Диаметр 140 мм

Другие размеры по требованию.



Шлифовальные круги

Ø150 мм – толщина 1 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 1,5 мм

Ø150 мм – толщина 2 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 2,5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3,5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 4 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 5 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 6 мм – размер посадочного отверстия 30 мм

Ø150 мм – толщина 3 мм – размер посадочного отверстия 30 мм, высокое сопротивление, для шлифования зубьев форм A, Aw – DIN 1837 с шагом зуба < 2 мм



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка RECORD CONTROL

Диаметр пилы

65-400 мм

Скорости поворота

50-220 зубьев/мин

Максимальный шаг зуба

24 мм

Скорость вращения шлифовального круга

4200-5800 об/мин

Максимальная глубина зуба

15мм

Установленная мощность

1,2 кВ А

Максимальная толщина полотна пилы

6 мм

Вес нетто

155 кг

Максимальный диаметр шлифовального круга

150 мм

Габаритные размеры

1010х760х1300
