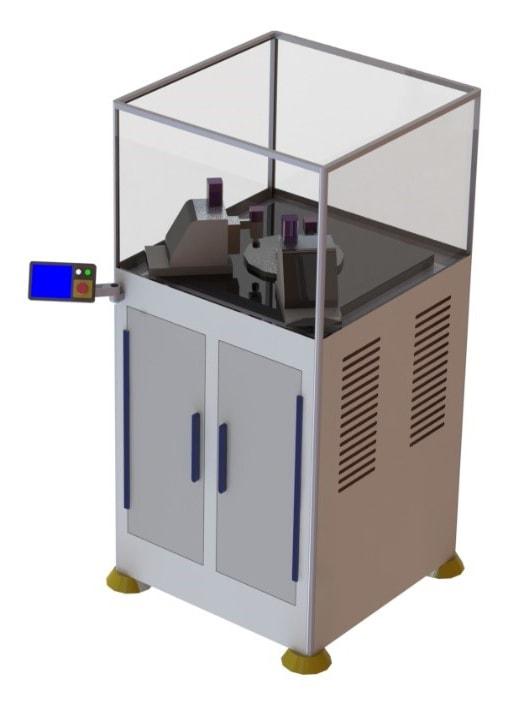

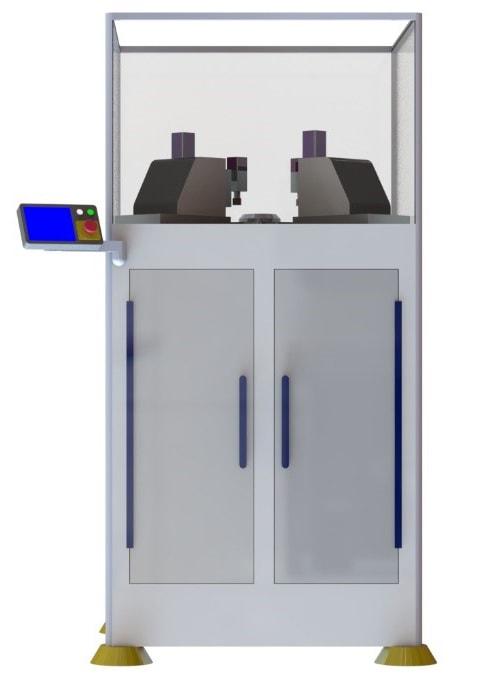

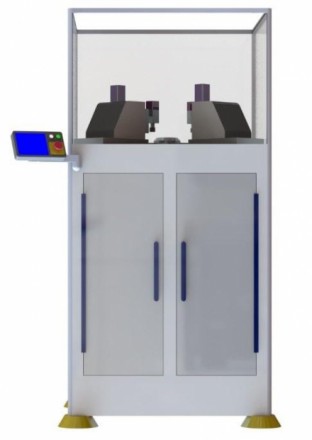

Данная линейка станков направленна на первичную черновую и получистовую обработку алмазных пластин используемых для производства различных технологических изделий, таких, как теплоотводы и элементы микроэлектроники.
Благодаря использованию полуавтоматического и автоматизированного манипуляторов возможно обрабатывать пластины различного происхождения (CVD, HPHT, Natural) со сложной ориентацией кристаллической решетки. Путем ручного подбора плоскости обработки с последующим черновым съемом, переходящим в автоматическую чистовую доводку возможно получать пластины с высокой степенью параллельности обрабатываемых плоскостей и шераховатостью поверхностей менее 50нм
DPPM 50 возможно встраивать в различные производственные циклы как промежуточный этап обработки между лазером и прецизионным финишированием. В зависимости от формата эксплуатации и загруженности, станок может быть оснащен специализированной универсальной сквозной оснасткой или измерительными комплексами для исследования параметров материала в процессе обработки.
|
Габаритные размеры Д х Ш х В мм |
850 х 850 х 1700 |
|
Тип электропитания |
380в 400 гц |
|
Потребляемая мощность кВт |
4,5 |
|
Общий вес кг |
270 |
|
Скорость вращения шпинделя об/мин |
500-3500 |
|
Диапазон диаметров абразивного приводного инструмента мм |
150-350 |
|
Тип шпинделя |
Прямоточный с обратной связью |
|
Осцилляция по оси X мм |
5-60 |
|
Повторяемость движения по оси X |
0,02 мм |
|
|
|
|
Ход по вертикальной оси Z |
25 мм |
|
Точность позиционирования по оси вертикальной подачи Z |
0,8 мкм |
|
Повторяемость позиционирования по оси вертикальной подачи Z |
не более 1,5 мкм |
|
Интерфейс управления |
Графический |
|
Максимально давление, оказываемое на образец |
Не более 1,5 кг |
|
Линейный ход по оси диаметральной подачи X |
Не менее 40мм |
|
Способы фиксации обрабатываемых образцов для первичной ручной обработки |
Квадрант, специализированный зажим |
|
Наличие обратной связи по завершению чернового съема |
Опционально |
|
Интерфейс для подключение внешних измерительных устройств ( измерители температуры, геометрии, шераховатости и других параметров обрабатываемого образца |
RS-485 |
|
Наличие защитного кожуха |
Да |
|
Индивидуальное проектирование защитного кожуха под требования заказчика ( вытяжка, водная фильтрация, дополнительное освещение) |
Опционально |
