Фрезерно-гравировальный станок металлу Серия ICV

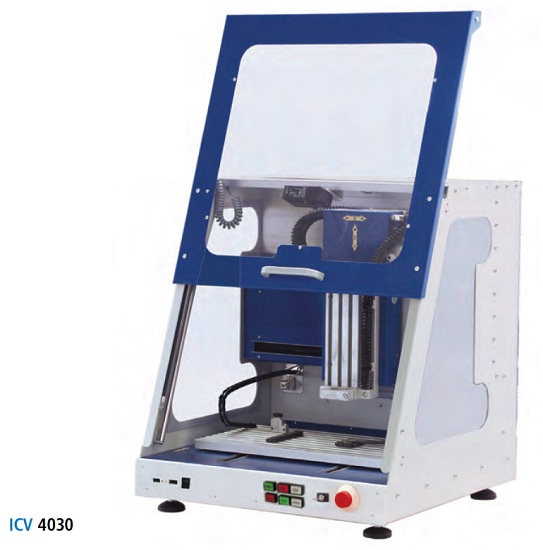

Станок ICV 4030 – усовершенствованная модель испытанной серии CPV 4030, приспособленной для изготовления 3-D моделей, с прямым подключением к электросети 220В. Наличие защитного кожуха с подвижной  крышкой позволяет управлять станком из положения сидя. Теперь шасси полностью закреплено болтами, что обеспечивает более высокую точность сборки и удобство в обслуживании. Более того, в новой модели удалось снизить резонансную вибрацию и таким образом добиться более низкого уровня шума. Чтобы работать с ICV 4030 потребуются лишь элементарные знания технологии компьютерного числового программного управления, компьютерная грамотность, а так же базовые знания о графических программах!

- Устройство минимальной смазки

- Устройство измерения вылета инструмента

- Освещение рабочей зоны

- Шпиндель 500Вт (11000 - 25000 об/мин)

- Шпиндель 1050Вт (11000 - 25000 об/мин)

- Устройство откачки пыли

- Шпиндель ISA500 (до 30000 об/мин), с частотным преобразователем, системой охлаждения инструмента CoolMin, Цанги ER11

- Шпиндель ISA750 (до 24000 об/мин), с частотным преобразователем, системой охлаждения инструмента CoolMin, Цанги ER16





ICV 4030

Рабочая зона X/Y/Z [мм]

395 x 300 x 95

Размеры стола ШxД [мм]

600 x 375

Клиренс [мм]

115

Габариты ШxДxВ [мм]

610 x 650 x 715

Направляющие

прецизионные стальные направляющие с линейной шариковой опорой со свободным ходом

Скорость перемещения по координатам X/Y/Z [мм/s]

макс. 200

Повторяемость [мм]

± 0,02

Приводной двигатель

сервопривод

Элемент привода X/Y/Z

привод с шариковой винтовой парой 16 x 10 / 16 x 10 / 16 x 14 мм со свободным ходом

Контроллер

iMC контроллер с CAN интерфейсмом, 3 регуляторами привода и встроенной УВМ, I/O модулем, устройством аварийной остановки станка и сетевым блоком питания 48 В / 1000 Вт

Управление



Функциональные клавиши и аварийный выключатель

Программное обеспечение

WinRemote (дополнительно: ProNC, isy 2.5 PLUS)

Вес [кг]

≈120

Арт.:

280230 4400
